Specifikationer
Skärhastighet: 0-30000mm / min
Grafiskt format som stöds: AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, Övrigt
Applikation: Laserskärning
Skick: Ny
Skärmtjocklek: 6mm
CNC eller Inte: Ja
Kylningsläge: Luftkylning
Kontrollprogram: FSCUT2000, Chutian specialskärningssoftware
Ursprungsort: Anhui, Kina (fastlandet)
Certifiering: CCC, ISO
Leveransservice: Tillhandahålls av ingenjörer för att betjäna maskiner utomlands
Applikationsfält

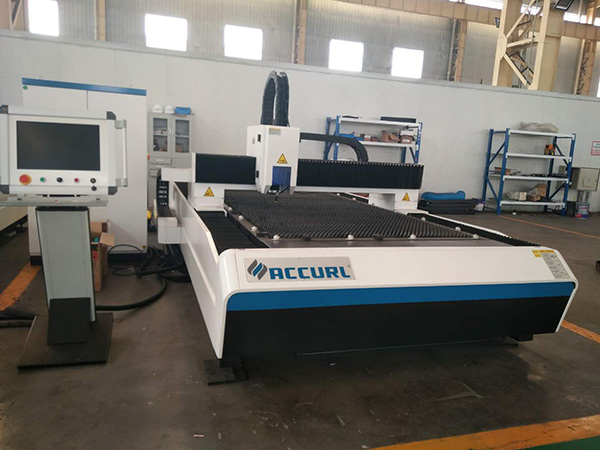

Maskinen antar den mest sofistikerade IPG / SPI-lasern, som kombinerar Gantry CNC-maskin som är designad av vårt företag och höghållfast svetskropp, efter högtemperaturglödgning och precisionsbearbetning av stor CNC-fräsmaskin. Den har god styvhet och stabilitet med precisionskulskruvar, linjär styrdrivning. Det är främst för skärning av plåt under 8 mm i hög hastighet och hög precision. Fiberlasern har en rad fördelar, såsom strålkvalitet, hög ljusstyrka, höga omräkningskurser, underhållsfri, stabil och pålitlig drift av låg kostnad och liten storlek etc. Luftassistent skärning är den mest avancerade nivån av laserskärning , som är särskilt lämplig för rostfritt stål, kartong stål precisionsskärning. Det används ofta i metallprodukter, hårdvara, precisionsmaskiner, bildelar, glasögon, smycken, märkskyltar, elektronik, leksaker, reklam och andra industrier.
Beskrivning för maskin:
1. Produktschema och sammansättning
Fiberlaserskärmaskinen består av fiberlaser, skärhuvud, styrsystem, kylsystem, maskinaggregat, avgassystem etc.
2. Produktens prestanda
Används allmänt vid skärning av plåt, som kolstål, rostfritt stål, legerat stål och andra metallmaterial. Vi kan också bearbeta olika former och storlekar av delar; klippa alla typer av text, logotyp och mönster.
Skärområde: Board 3000mm * 1500mm,
Tjocklek av skärande kolstål: 0,2 mm-6 mm
Skärbredd: 0.08-0.15mm
Maskinen X, Y, Z-axeln reser 3000mm * 1500mm * 100mm
Positioneringsnoggrannhet: ± 0,05 mm / 1000 mm
Upprepa positioneringsnoggrannheten: ± 0,03 mm / 1000 mm
Standard maskin tomgångsvarvtal: 30m / min
Den maximala tomgångshastigheten: 50m / min
1 mm tjock bräda O2 Max skärhastighet:
(IPG-1000 Laser) 10m / min
(SPI-CW-1500 Laser) 15m / min
Max skärdjup:
Kolstål (O2) 7mm
Rostfritt stål (N2) 3,5 ~ 4 mm
Rostfritt stål (O2) 6mm
3. Listan över produktsystemet:
Laser
Fiberlaser: 1000W (SPI valfritt)
Extern optisk väg och skärhuvud
Laser skärhuvud Hög precision automatisk skärhuvud
Kapacitiv sensor BCS100, Automatisk följd
Fokuseringslins 25,4 F = 100
Värdmaskinen
Maskinplattform och tillbehör 3000mm * 1500mm skärhuvud
X-axelbultskruven 4010 höghastighetsskruv; 35-stångskenan; TAIWAN HIWIN
Y-axeln för rullande styrning 5050 höghastighetsskruv, 45-ljudskenan; TAIWAN HIWIN
Planetary reducer VRB140, Japan SHIMPO
Med Japan, NSK
Dammskydd Qingdao, HEMA
Dra kedjan PKK, Kina
